當前位置:*頁>>產品展示>>流量計系列>>靶式流量計>>管道靶式流量計

管道靶式流量計

管道靶式流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-BS
  • 測量范圍:0.1~55800m3/h
  • 精度等級:0.5級、1.0級
  • 公稱通徑:DN15-DN2000
  • 適用介質:液體,氣體
  • 工作壓力:0.6~42MPa
  • 工作溫度:-200~+500℃
  • 供電方式:24VDC 3.6V鋰電池
  • 訂貨號:NNACUCURF591
法蘭管道式/夾持式公稱壓力4Mpa以下精度1.0%FS精度0.5%FS。插入式公稱壓力4Mpa以下精度1.5%FS精度1.0%FS



管道靶式流量計概述
電容式靶式流量計是在傳統靶式流量計的基礎上,隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計,它既有孔板、渦街等流量計無可動部件的特點,同時又具有很高的靈敏度、與容積式流量計相媲美的準確度,量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心,加之其特有的抗干擾、抗雜質性能,除能替代常規流量所能測量的流量計量問題,尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。
1.適用管徑范圍寬:Φ10~Φ2000至更大;
2.適用溫度范圍廣:-196°C ~ 500°C;
3.適用高/低壓力工況:0~42MPa;
4.適用各種介質:氣體、液體(包括高粘度液體、漿體)、蒸汽;
5.適用于低流速介質,其可測量*低流速為0.08m/s。

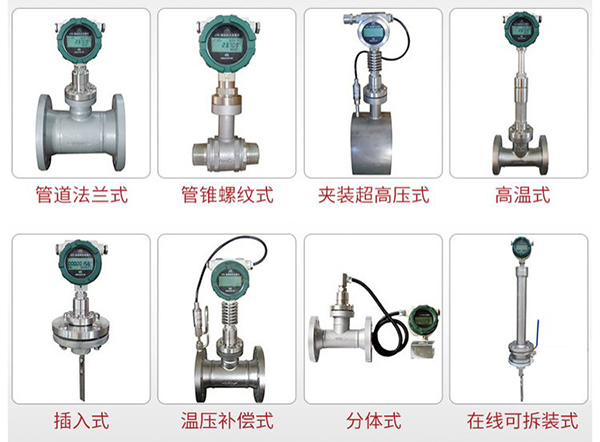

管道靶式流量計產品分類圖


管道靶式流量計原理及特性
1、結構
電容式靶式流量計主要由測量管(外殼)、新型電容力傳感器、阻流件、積算顯示和輸出部分組成。
2、工作原理
當介質在測量管中流動時,因其自身的動能通過阻流件(靶)時而產生的壓差,并對阻流件有一作用力,其作用力的大小與介質流速的平方成正比,其數學方式表達如下:
F=CdAρ-V2/2
式中:F--阻流件所受的作用力
Cd--物體阻力系數
A--阻流件對測量管軸向投影面積(mm2)
ρ--工況下介質密度(kg/m3)
v--介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F,經剛性連接的傳遞件(測桿)傳至電容力傳感器,電容力傳感器產生電壓信號輸出:
V=KF
式中:
V--電容力傳感器輸出的電壓(mV),  K--比例常數,  F--阻流件(靶)所受的作用力
由此,此電壓信號經前置放大、AD轉換及計算機處理后,即可得到相應的瞬時流量和累積總量.
管道靶式流量計工作原理結構圖


管道靶式流量計應用
氣體類:
煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌?、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類:
重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類:
過熱蒸汽、飽和蒸汽


管道靶式流量計產品參數
口徑:DN15~DN500mm
公稱壓力:0.6~42MPa
工況溫度:+500℃~-200℃
精度:±0.2~±2.5%FS
量程比: 1:10
殼體:304不銹鋼(或按用戶要求協商提供)
供電方式:內置3.6VDC鋰電池(兩年換一次,不帶信號輸出);外供24VDC(帶信號輸出)
輸出信號:4~20mA二線制;脈沖0~1000HZ;Hart通信;RS232/RS485(或按用戶要求協商提供)
防護等級:IP65;IP67
防爆標志:本安型ExiallCT4;隔爆型ExdllCT4
表頭顯示:累積流量;瞬時流量;工況溫度;工況壓力(溫壓補償式才有);棒狀滿量程百分比;故障自檢
連接法蘭:國標(GB/T)系列;化工(HG)系列;機械(JB/T)系列;亦可按客戶要求提供各國法蘭標準

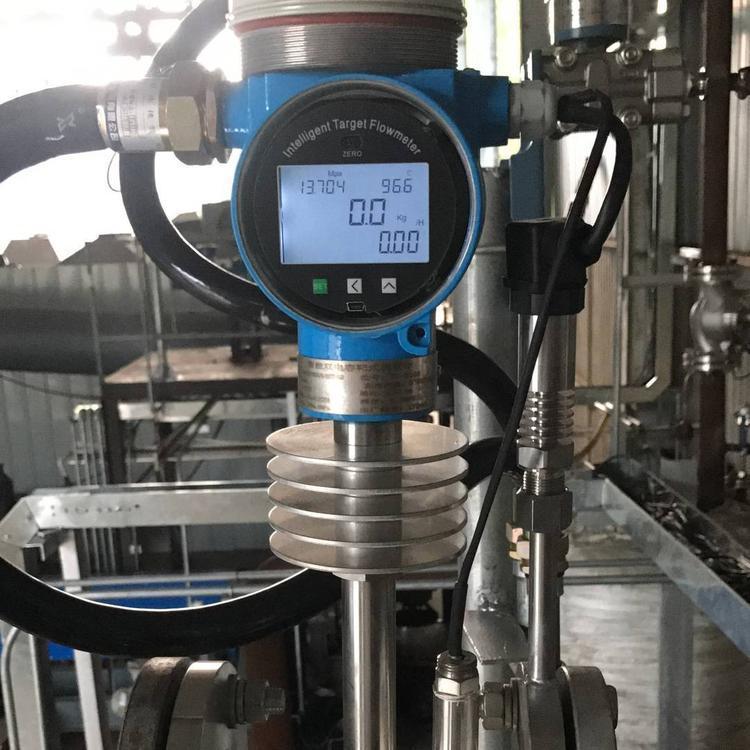

管道靶式流量計現場安裝使用圖


管道靶式流量計產品特點
·整臺儀表在設計中無可動部件、插入式結構、拆卸方便
·可選用多種防腐及耐高低溫材質(如哈氏合金,鈦等)
·整機可做成全密封無死角(焊接形式),無任何泄漏點,可耐42MPa高壓
·儀表內設自檢程序,故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法,即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇,如選擇在線插入式,安裝費用低
·具有一體化溫度、壓力補償,直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量常溫工況下的氣體、液體流量
·計量準確,精度可達到0.2%
·重復性好,一般為0.05~0.08%,測量快速
·壓力損失小,僅為標準孔板的1/2△P左右
·抗干擾,抗雜質能力特強
·可根據實際需要更換阻流件(靶片)而改變流量范圍
·低功耗電池現場顯示,能在線直讀示值,示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便,*易維護
·多種輸出形式,能遠傳各種參數
·抗震動性強,一定范圍內可測脈動流

管道靶式流量計分類
管道靶式流量計分類對照表
