氣體渦輪流量計怎樣提高測量精度

點擊次數:699 發布時間:2023-09-12 08:50:48

氣體渦輪流量計結構簡單,采用渦輪原理進行測量,量程比可高達40∶1,精度在±0.5%以內,慣性小。尺寸小的氣體渦輪流量計的時間常數可達0.01 s,廣泛應用于石油、天然氣行業中。


1、氣體渦輪流量計的工作原理

當氣體進入流量計時,*先通過特殊結構的前導使流體加速。在流體的作用下,由于渦輪葉片與流體流向成一定角度,此時渦輪產生轉動力矩,在克服阻力矩后開始轉動。當諸力矩達到平衡,轉速恒定,渦輪轉動角速度與流量成線性關系。利用電磁感應原理,通過旋轉的渦輪驅動信號發生器頂端導磁體周期性地改變磁阻,使磁場也相應發生變化,從而在線圈兩端感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后與壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸入到流量積算儀進行計算處理,直接顯示出標準狀態(20 ℃,101.325 kPa)的瞬時體積流量和累計體積。


2、測量精度的影響因素及措施

2.1 流量計的選型

流量計的選型直接影響其測量精度。應根據使用條件及測量介質的特性選擇合適量程比、精度等級、公稱直徑、工作壓力的氣體渦輪流量計,實現流量的溫度、壓力補償和壓縮因子修正。不同精度等級的氣體渦輪流量計的測量相對誤差見表1,表1中qmin為流量計測量范圍內的*小流量,qmax為流量計測量范圍內的*大流量。精度等級為1.5、1.0級的氣體渦輪流量計參數分別見表2、3。

表1 不同精度等級的氣體渦輪流量計的測量相對誤差

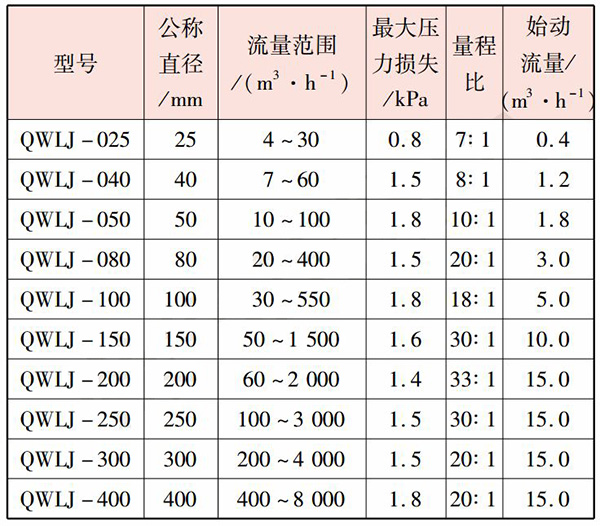

表2 精度等級為1.5級的氣體渦輪流量計參數

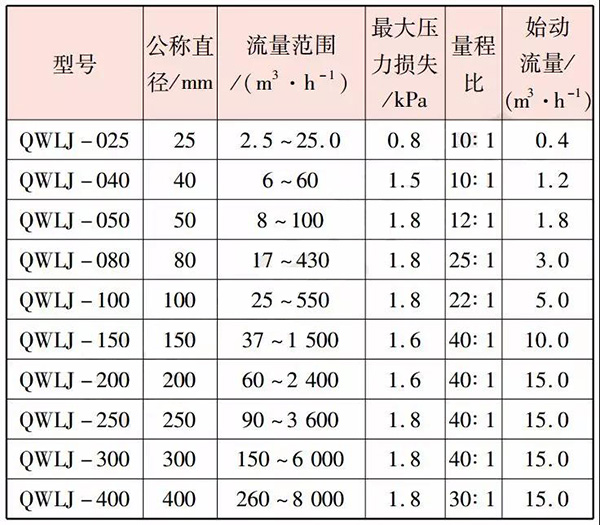

表3 精度等級為1.0級的氣體渦輪流量計參數



2.2 流量計的安裝

流量計的安裝方式對其測量精度也有影響。流量計對安裝點的上下游直管段有一定的要求,否則會影響測量精度。

氣體渦輪流量計必須水平安裝在等徑直管道上,管道傾斜度必須控制在5°以內,安裝時流量計軸線應與管道軸線同心,流向要一致。氣體渦輪流量計的上游管道應為長度不小于10D(D為管道內直徑)的等徑直管段,下游管道應為長度不小于5D的等徑直管段;若流量計安裝點的上游有漸縮管,流量計上游管道應為長度不小于15D的等徑直管段,下游管道應為長度不小于5D的等徑直管段;若流量計安裝點的上游有漸擴管,流量計上游管道應為長度不小于18D的等徑直管段,下游管道應為長度不小于5D的等徑直管段;若流量計安裝點上游在同一水平面內有90°彎頭,流量計上游應有長度不小于20D的等徑直管段,下游應有不小于5D的等徑直管段。


2.3 流量計的磨損

在氣體渦輪流量計中,渦輪高速轉動,葉片及軸承容易磨損,需要定期校驗,其潤滑十分重要。應加強流量計的管理維護,及時給流量計補充潤滑油,減小流量計的磨損,提高測量精度。


2.4 天然氣的潔凈度

天然氣無潤滑性,若含有少量油污和固體顆粒物,容易造成軸承磨損及葉輪卡住,從而影響測量精度。應提高天然氣的潔凈度,可通過過濾、脫硫、脫水,除去天然氣中的固體顆粒物、油污、水分及腐蝕性成分。


2.5 流體的脈動效應

流量計參比條件下的精度是基于定常流,定常流是在測量管段中流量不**間而變化的一種流動狀態。實際上所有的管道內流動都是不穩定的,無論層流狀態還是湍流狀態,總存在各種干擾。天然氣計量過程中其壓力、速度等會不停地發生變化,從而產生脈動效應。天然氣計量末端一般為用戶,脈動效應多由旋轉式或往復式壓縮機、鼓風機的運行產生。同時管道中流體的共振和流量控制設備的周期振蕩,例如控制閥的振蕩,也是脈動效應的主要起因。導致渦輪流量計產生誤差的主要因素是脈動流的頻率(簡稱脈動頻率),脈動頻率越小,結果越接近真值;脈動頻率越大,結果誤差越大。脈動流出現時,流量計顯示的流速往往遠大于真實流速,出現正誤差,相對誤差*大可達50%。

脈動流出現的原因主要有:①管路中存在阻流件,包括調壓裝置、過濾裝置、彎頭、閥門等。②下游用戶用氣量波動,且未設置儲氣調峰設施,造成天然氣流量忽大忽小,容易形成脈動流。③流體壓力過低、流速過快均會導致流體流態不穩。④流量計表面不清潔,天然氣中含液體均會造成氣流脈動。⑤天然氣中含有雜質,影響氣體流態,特別是過濾裝置、整流裝置被雜質堵塞后,易形成脈動流。

為減小脈動效應對計量精度的影響,應減少甚至避免計量裝置前的任何阻流件,在條件許可的情況下,避免上游節流、調壓,需要在上游節流、調壓時,要延長上游直管段長度,并在離流量計盡可能遠的地方進行節流、調壓。盡量避免低壓供氣,保證天然氣氣質符合要求,不含粉塵、油污、水等雜質,在氣質沒有保證的情況下,設計時應該相應提高技術標準。配置合適的低通濾波器將脈動阻尼掉,可設置緩沖罐,使殘存的脈動不足以影響流量計量或只對流量計量造成很小的誤差。


3、治理實例

云南某CNG加氣站于2016年8月正式投運,使用精度等級為1.0級的QWLJ-100氣體渦輪流量計。氣體渦輪流量計安裝在同一水平面的等徑直管道上,其前端設置燃?xì)膺^濾器、調壓器,后端設置緩沖罐、止回閥、壓縮機。投運初期,氣體渦輪流量計測得的累計量遠大于售氣累計量,天然氣輸差率高達8%。多方面進行原因查找,比如通過氣源取樣分析,發現氣源質量穩定;對流量計重新檢定,檢定結果顯示流量計準確;進行工藝管道及設備泄漏排查,均未發現漏點。在壓縮機運行過程中聽到氣流一股一股哧哧變化的聲音,初步判斷為緩沖罐入口管道上的止回閥(H41X型)振動,從而引起管道一同振動,且振動劇烈。查閱相關資料后,判定在壓縮機運行時產生了脈動流,即產生了脈動效應,導致測量精度降低。通過更換另一型號的止回閥(H44X型),發現氣體渦輪流量計計量的累計量與售氣累計量差距大幅縮小,輸差率由8%下降到了1.48%,效果明顯。


4、結語

影響氣體渦輪流量計測量精度的因素很多。做好流量計的選型、安裝、維護,提高天然氣的潔凈度,合理進行設備配置,避免脈動效應的發生,可提高氣體渦輪流量計的測量精度。
